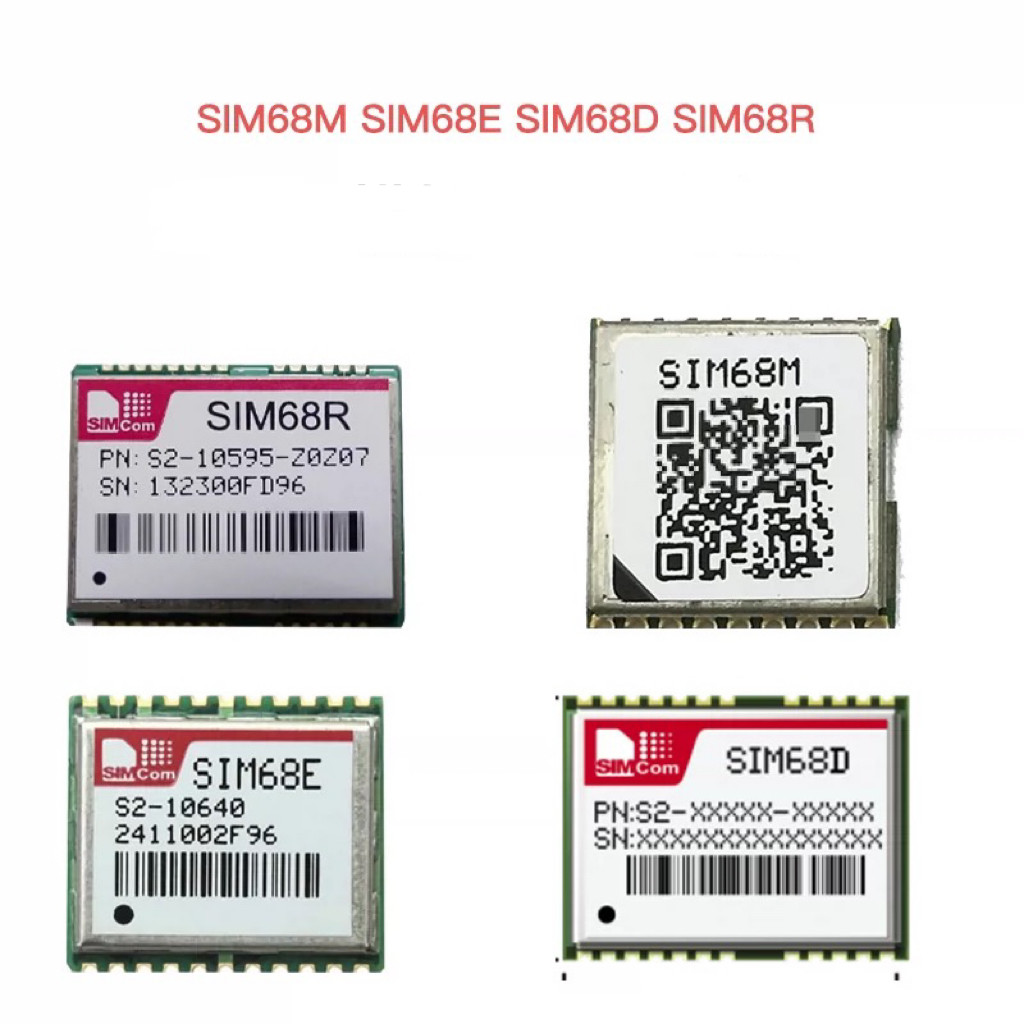

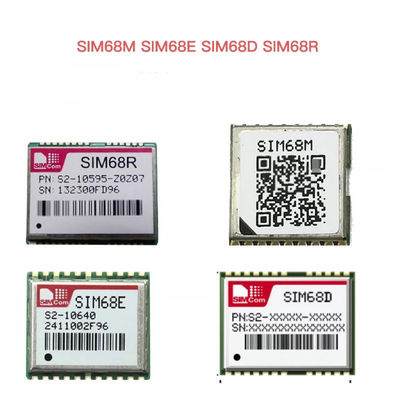

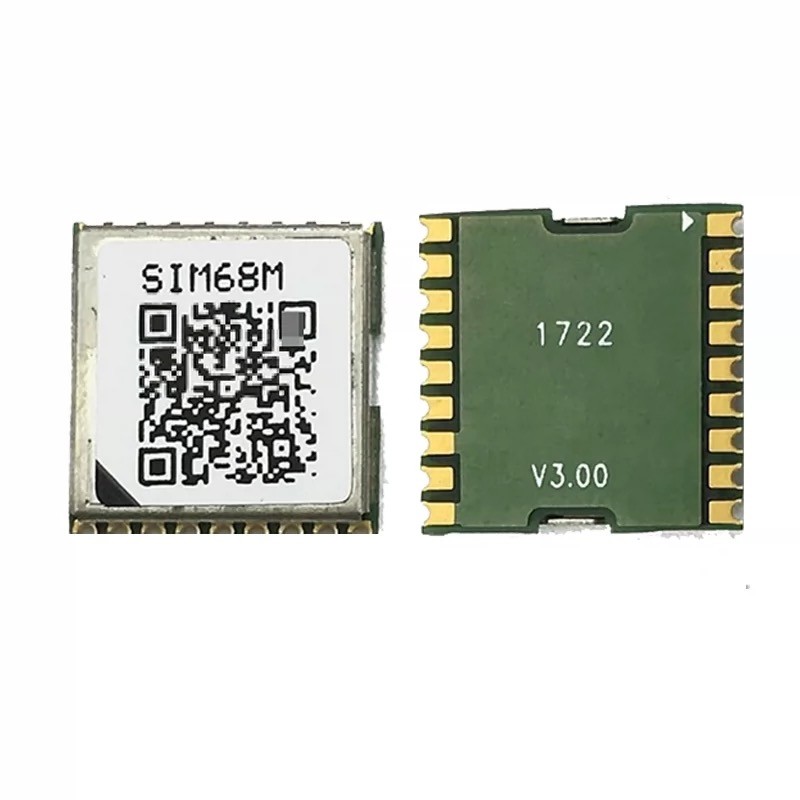

SIMCOM SIM68M Módulo GPS GNSS elétrico

Dados mecânicos
• Dimensões: 10,1*9,7*2,5 mm
• Peso: 0,5 g

Características
• Suporte ao GPS/GLONASS/Galileo/QZSS
• Suporte à previsão de órbita auto-gerada do EASYTM
• Apoio à previsão da órbita do EPOTM
• Suporte à gama SBAS (WAAS, EGNOS, GAGAN, MSAS)
• Suporte à remoção de interferências
• Fornece um amplificador de baixo ruído

Interfaces
• Interfaces em série
- UART
• E/S digital
- Entrada EINT0
- Pulso por segundo (PPS)
• Protocolos
- NMEA
- PMTK.

Produtos de avaliação de apoio
• SIM68 EVB KIT com interface USB V2.0 a velocidade máxima

Dados elétricos
• Fornecimento de energia: +2,8V ~4,3V
• Potência de reserva: +2,3 V ~4,6 V
• Consumo de energia2,6
- Aquisição: 25mA
- Rastreamento: 21mA.
- AlwaysLocateTM: 340uA
- Backup: 14 μA
• Tipo de antena
- Ativos e passivos
• Potência da antena
- VCC_RF externo ou interno

Dados de desempenho
• Tipo de receptor
- 33 rastreamento / 99 aquisição- canal receptor GNSS
• Taxa máxima de actualização
- 10 Hz.
• Sensibilidade1
- Rastreamento: -165 dBm
- Recuperação: -160 dBm
- Iniciação a frio: -148 dBm
• Tempo para a primeira reparação2
- Começo frio: 28s.
- Começo quente: 26s.
- Iniciação a quente: < 1s
- EPO Assist: 13s (CTTFF)
• Precisão
- Posição automática 3: < 2,5 m CEP
- Velocidade 4: 0,1 m/s
• Temperatura de funcionamento: -40 °C°C- + 85°C

Certificado
• CE
• A-TICK




- Não.
1. Demonstrado em liberário
2.Todos os SV @ 130 dBm, modo GPS e GLONASS
30,50% 24 horas estática, -130 dBm, GPS e modo GLONASS
4.50% @ 30 m/s
5- Quando a temperatura é -40.°C~ 30°C, a sensibilidade será um pouco pior
6.@3.3V com antena passiva
